臨汾塑料擰緊防爆固定連接索頭防水電纜接頭廠家直銷
分類：臨汾塑料電纜防水接頭
型號：HQG
品牌：ATR
產地：寧波市奉化區
廠家：奉化市安泰爾電器有限公司
產品詳情
產品概述

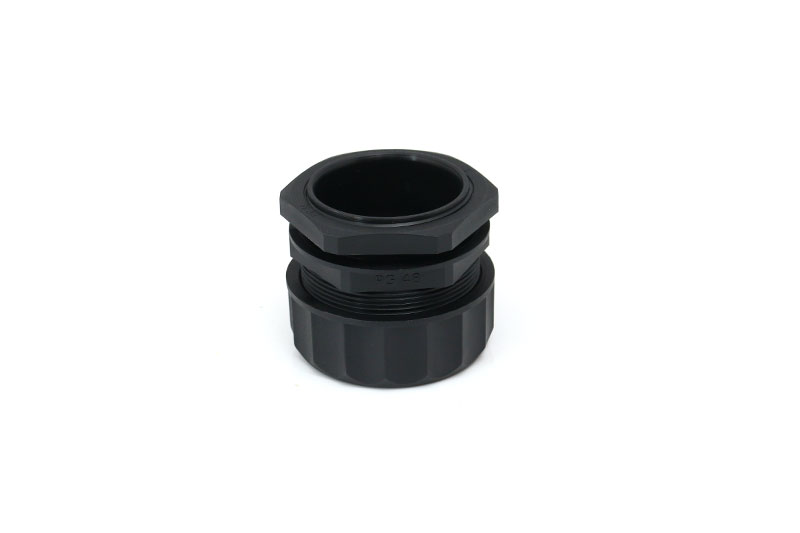

塑料防爆防水電纜接頭也叫擰緊塑料固定頭，其防護等級為IP54級，黑色和灰白色兩種顏色，由PA6材料制造而成。
結構圖
技術參數
HQG-M 公制螺紋
| 訂貨編號 | 適配軟管 | 螺紋規格 | 外徑 | 螺紋長度 | 長度 | 包裝數量 |
| HQG-AD10/M10 | AD10.0 | M10*1.0 | 11 | 8 | 16 | 100 |
| HQG-AD10/M12 | AD10.0 | M12*1.5 | 11 | 8 | 16 | 100 |
| HQG-AD13/M16 | AD13.0 | M16*1.5 | 14 | 8 | 16 | 100 |
| HQG-AD16/M16 | AD15.8 | M16*1.5 | 17 | 8 | 16 | 100 |
| HQG-AD16/M18 | AD15.8 | M18*1.5 | 17 | 8 | 16 | 100 |
| HQG-AD18/M18 | AD18.5 | M18*1.5 | 19 | 8 | 16.5 | 100 |
| HQG-AD18/M20 | AD18.5 | M20*1.5 | 19 | 8 | 16.5 | 100 |
| HQG-AD21/M20 | AD21.2 | M20*1.5 | 22 | 8 | 26 | 50 |
| HQG-AD21/M24 | AD21.2 | M24*1.5 | 22 | 8 | 26 | 50 |
| HQG-AD28/M25 | AD28.5 | M25*1.5 | 29 | 10 | 32 | 25 |
| HQG-AD28/M27 | AD28.5 | M27*2.0 | 29 | 10 | 32 | 25 |
| HQG-AD28/M30 | AD28.5 | M30*2.0 | 29 | 10 | 32 | 25 |
| HQG-AD34/M32 | AD34.5 | M32*1.5 | 35 | 10 | 38.5 | 20 |
| HQG-AD34/M36 | AD34.5 | M36*2.0 | 35 | 10 | 38.5 | 20 |
| HQG-AD42/M40 | AD42.5 | M40*1.5 | 43.5 | 14 | 44.5 | 10 |
| HQG-AD42/M48 | AD42.5 | M48*2.0 | 43.5 | 14 | 44.5 | 10 |
| HQG-AD54/M50 | AD54.5 | M50*1.5 | 55 | 16 | 48 | 5 |
| HQG-AD54/M63 | AD54.5 | M63*1.5 | 55 | 16 | 48 | 5 |
HQG-P 公制螺紋
| 訂貨編號 | 適配軟管 | 螺紋規格 | 外徑 | 螺紋長度 | 長度 | 包裝數量 |
| HQG-AD10/P7 | AD10.0 | PG7 | 11 | 8 | 16 | 100 |
| HQG-AD13/P9 | AD13.0 | PG9 | 14 | 8 | 16 | 100 |
| HQG-AD16/P11 | AD15.8 | PG11 | 17 | 8 | 16 | 100 |
| HQG-AD18/P13.5 | AD18.5 | PG13.5 | 19 | 8 | 16.5 | 100 |
| HQG-AD21/P16 | AD21.2 | PG16 | 22 | 8 | 26 | 50 |
| HQG-AD28/P21 | AD28.5 | PG21 | 29 | 10 | 32 | 25 |
| HQG-AD34/P29 | AD34.5 | PG29 | 35 | 10 | 38.5 | 20 |
| HQG-AD42/P36 | AD42.5 | PG36 | 43.5 | 14 | 44.5 | 10 |
| HQG-AD54/P48 | AD54.5 | PG48 | 55 | 16 | 48 | 5 |
